Гидромодули и насосные станции

Запросить стоимость

Гидромодуль и насосная станция в водоохлаждающей установки является «сердцем» системы циркуляции хладоносителя от потребителя холода до источника холода

Гидромодуль или насосная станция оборотного водоснабжения представляет собой комплекс оборудования, функцией, которого является бесперебойное циркулирование оборотной или невозвратной охлаждающей воды (или другого хладоносителя спиртовых или соляных растворов и т.д.) по всей системе, состоящей из:

1) холодильной системы (источник холода)

2) потребителей холода (различное теплообменное или емкостное оборудование, где продукт охлаждается до заданной температуры)

В качестве потребителей холода используются разборные пластинчатые, кожухотрубные теплообменники, ламельные охладители обеспечивающие поддержание нужного микроклимата в помещении (фанкойлы и охладители приточных установок), или теплообменники, выполняющие технологическую функцию.

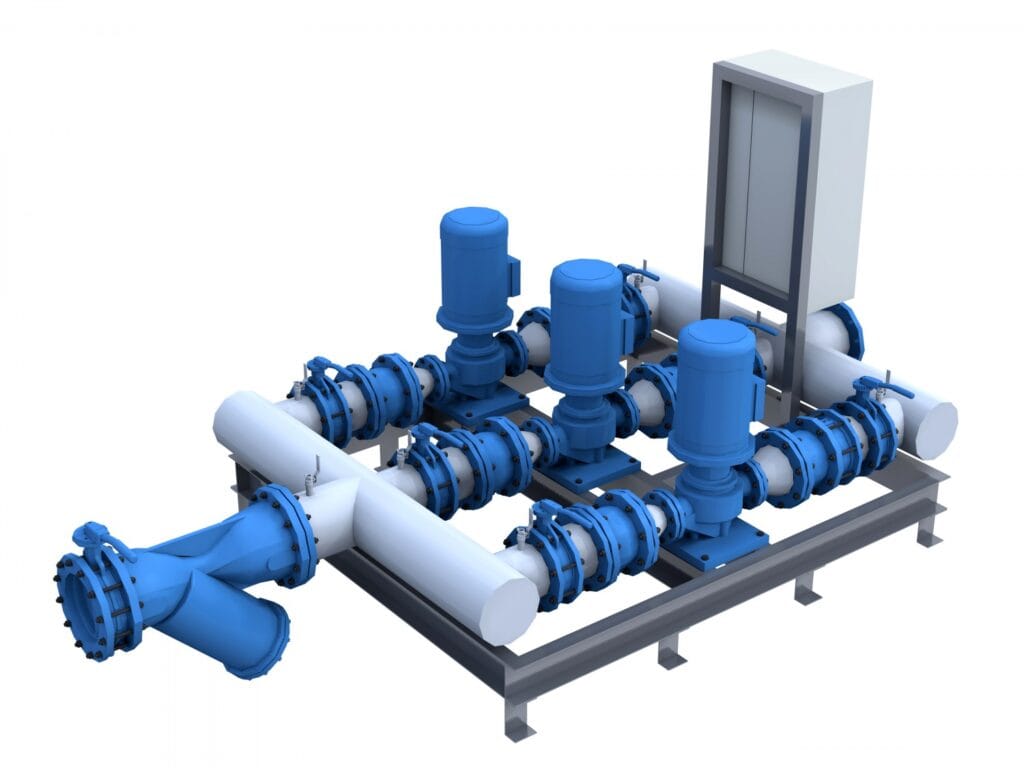

Гидромодуль включает в себя:

-трубопроводы (распределительный коллектор)

— насосы центробежные рабочие и резервные

— запорная арматура (затворы дисковые поворотные, краны шаровые для воды и пара)

— манометры (манометр дистанционный, манометр радиальный)

— реле протока

— фильтра (фильтр магнитный и фильтр грязевик)

— обратные клапана

— теплоизоляция

— щиты управления насосной станцией с индикацией работы и аварии

— частотные преобразователи (дополнительная опция)

— накопительный и расширительный баки.



В зависимости от конфигурации холодильной системы (чиллера) гидромодуль может быть встроенным или выносным (отдельно стоящим). Во многом выбор гидромодуля и насосной станции зависит от особенностей системы холодоснабжения, под которую подбираются насосные установки.

Гидромодуль включает в себя различные схемы насосных установок — это и одинарные насосы, и спаренные, работающие вместе, поочерёдно (для сохранения моторесурса) и в режиме резервирования.

Для предотвращения замерзания хладоносителя в системе, в воду, как правило, добавляют спиртосодержащие жидкости, снижая тем самым температуру замерзания жидкости. Это обеспечивает работу системы при температурах ниже ноля градусов по Цельсию, позволяет не сливать хладоноситель в зимний период, защищает теплообменник от замерзания хладоносителя. Несмотря на то, что термодинамические показатели гликолевой смеси ниже, она повышает надежность системы, что немаловажно. Системы циркуляции хладоносителя, не работающие в холодный период (например, работающие для бытовых нужд), также зачастую заполняются гликолем – это снижает издержки на обслуживание гидромодуля по вышеприведенным причинам.

Жидкости, как и все вещества, имеют свойство изменять свою плотность при изменении температурных условий. Для повышения надежности системы, в гидромодуль встраивают расширительный бак. Он берёт на себя функцию компенсации изменения объема в условиях постоянного изменения температуры внутри системы. Для поддержания заданного давления в системе расширительные баки имеют мембранную конструкцию.

Важной опцией гидромодуля чиллера также является бак-аккумулятор. Он значительно увеличивает инерционность системы и тем самым увеличивает срок безремонтной работы компрессора. В условиях постоянных тепловых нагрузок от потребителей системы холодоснабжения, необходимо предусмотреть хотя бы несколько минут «отдыха» компрессора в час. Чтобы обеспечить компрессорному агрегату такой отдых, в систему устанавливается бак-аккумулятор, в котором хранится охлажденная вода или водный раствор гликоля. В период стоянки компрессора охлажденная вода из бака-аккумулятора идет на подпитку системы и поддержания режимных параметров хладоносителя в системе.
